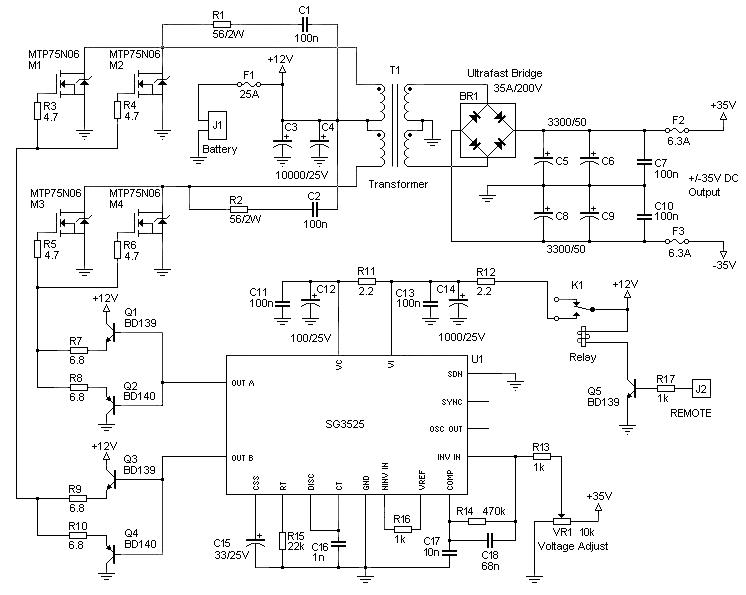

Schaltplan des Filters. Entscheidend ist die Umsetzung der Stromspannung in eine Gleichspannung von 12 Volt DC. Diese wird auf einen Synchronrichter moduliert und ergibt eine absolut symmetrische Spannung von symmetrischen 35 Volt.

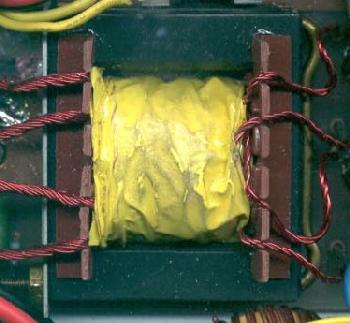

Der erste Übertrager war zu schwach dimensioniert. Die Schmorstellen sind deutlich zu erkennen.

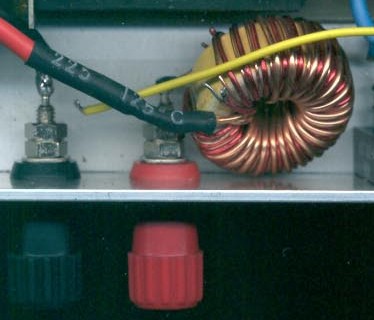

Symmetriertransformator zur Reduktion des Phasenschmutz

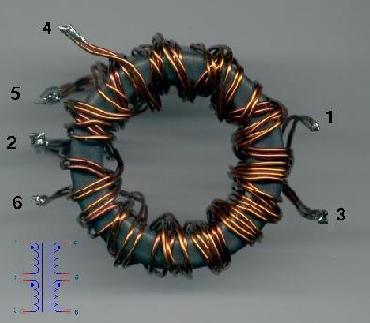

Erzeugung der Gegeninduktionsspannung. Hierfür reicht eine einfache stromkompensierte Ringkerndrossel

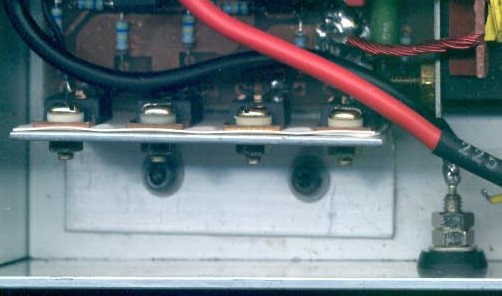

Durch die parasitären Blindströme erwärmen sich die Leistungstransistoren sehr stark. Ein kleiner Kühlkörper ist unbedingt notwendig.
